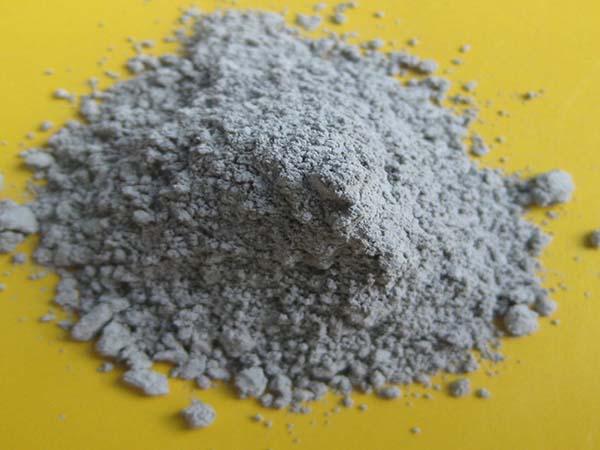

1、破碎方式
球磨机：由于其投资适中、生产工艺相对对辊加工稍加复杂、在使用寿命期间维修量不大、产品成品率在80%左右，加工成本适中，目前在棕刚玉磨料加工企业中还占有一定比例。其加工的磨料粒度呈片状、球状较多、堆积密度和韧性均高于对辊机。
对于涂附磨具制造所使用的棕刚玉磨料来说，磨料的质量主要体现在堆积密度和韧性这两项指标。因为这两项指标具有关联性，堆积密度高，磨料的韧性就高，粒度组成也容易集中。不同破碎方法对堆积密度和韧性、亲水性的影响不同。
2、分级方法
目前常用的棕刚玉磨料分级法主要有：干分法和水分法。干分法又有筛分法和气流法；水分法又有溢流法和沉降法。
一般来说，棕刚玉磨料粒度4-220目主要采用筛分法；230-1500目由于细粉含量高、透筛效率低且粒度难以分准，只能使用气流法、溢流法或沉降法；气流法因投资大、效率低、分级成本高，目前棕刚玉行业采用者较少；溢流法可以连续生产、效率高，但用水量大；沉降法只能间断性生产、效率低，但用水量较小。目前溢流法分级为行业的主流。
3、质量提升方法
经过破碎和分级后的棕刚玉磨料可以用于普通磨具的制造，但对于较高质量要求的磨具制造来说，需要进一步提升磨料质量。质量提升的方法主要有纯净度处理和耐磨性处理。
1）纯净度处理
纯净度处理的方法一般有风洗、水洗、酸洗和高温处理等。
风洗处理投资小、效率高、成本低，但它不能彻底清除附着在磨料表面的超细颗粒，一般用于清洗磨料粗颗粒；
水洗处理工艺较复杂，对提高磨料的纯净度明显优于风洗，但用水量大，且需二次干燥，成本高；针对220目以细的磨料杂质大，细分含量高，风洗和水洗不能胜任，只能使用酸洗处理，但这种方式用水量更大，二次干燥成本更高；高温处理为目前棕刚玉纯净度处理的方式，但前期投资较大。
2）耐磨性处理
提高棕刚玉磨料的质量主要是通过改善磨料的颗粒形状、煅烧和化学涂层手段改善其使用性能。但是采用改善颗粒形状来提高磨料性能方法目前远远不能达到制造工艺的要求，化学处理的方法由于成本高、污染环境，其效果也远远不如煅烧处理效果好。
